#Ansys

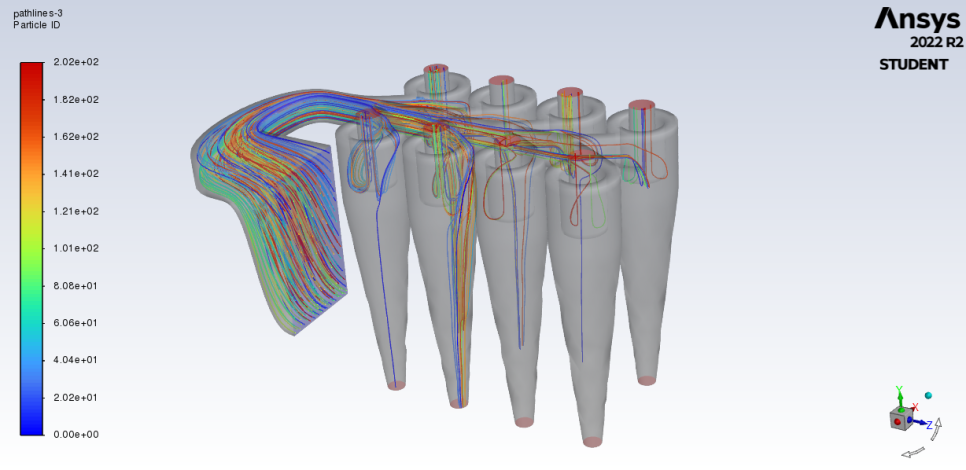

inlet에서 사출된 공기의 pathline을 시각화해주는 기능이다.
1. Pathlines
순서
(i) Boundary Conditions
(ii) Initialize
(iii) Pathlines
공기의 pathline을 시각화하기 위해서는 inlet에서 생성되는 air의 속도를 지정해주어야 한다.

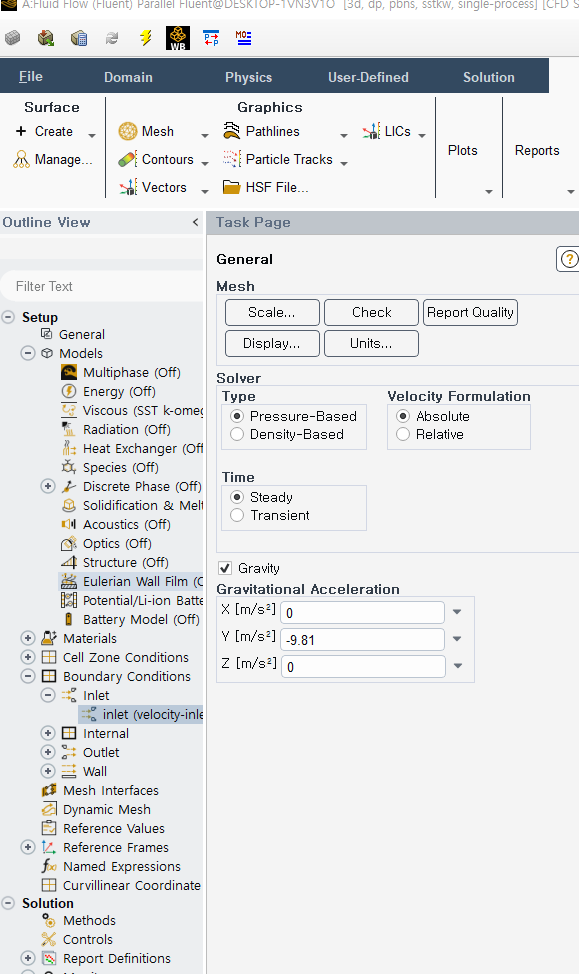

Setup - Boundary Conditions - Inlet 에서 미리 mesh 단계에서 설정한 inlet을 더블클릭

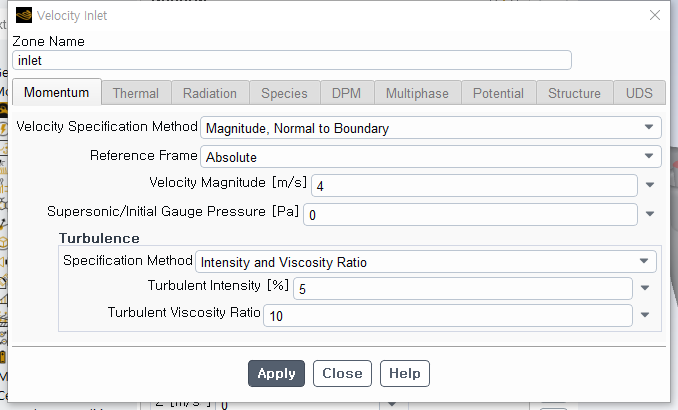

적당한 속도와 Turbulence 설정을 해준다. 만약 Setup - Model에서 Thermal 등의 설정을 거쳤다면 여기서 입구에서 조건을 설정한다.
(ii) Initialize

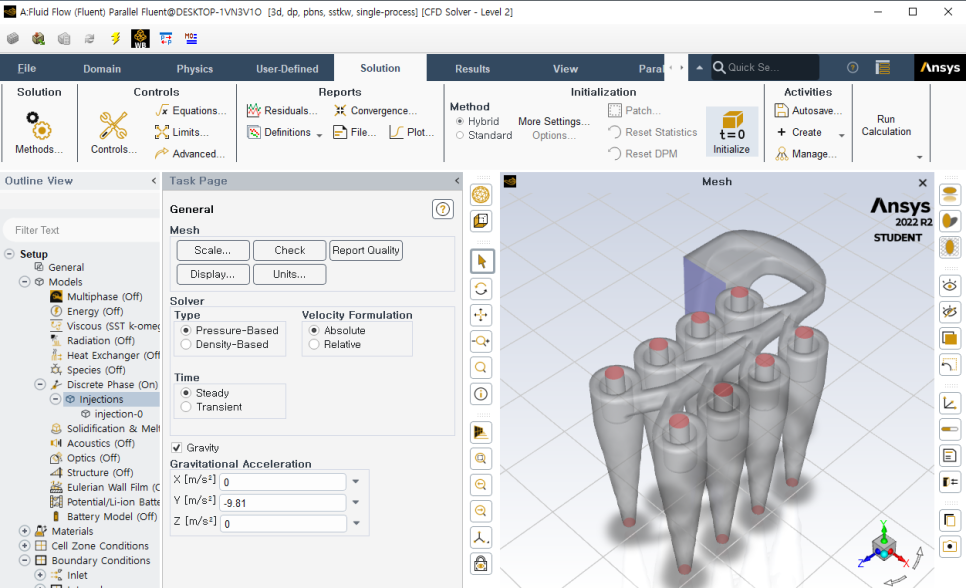

: Solution 탭에서 initialize 클릭하여 실행.
반응형
(iii) Pathlines

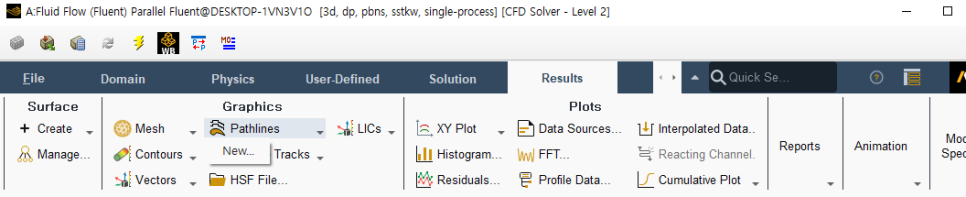

: Results - Pathlines - New 클릭

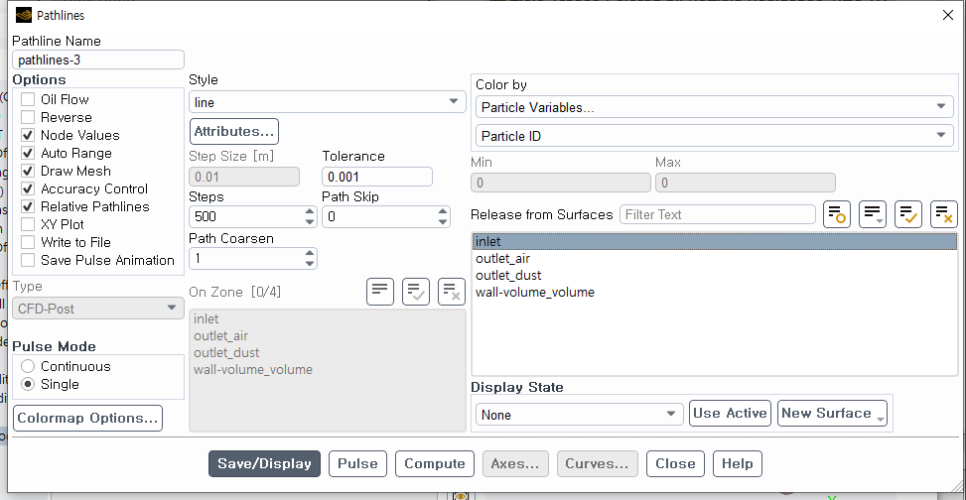

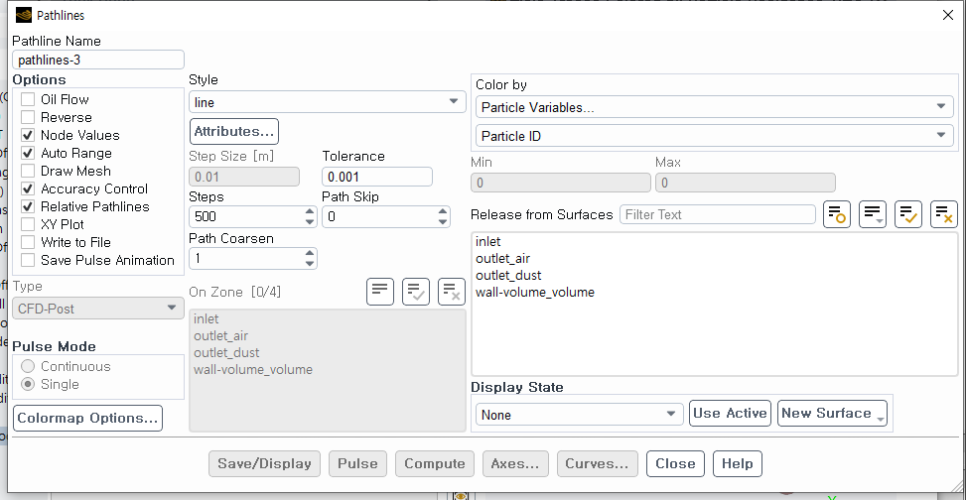

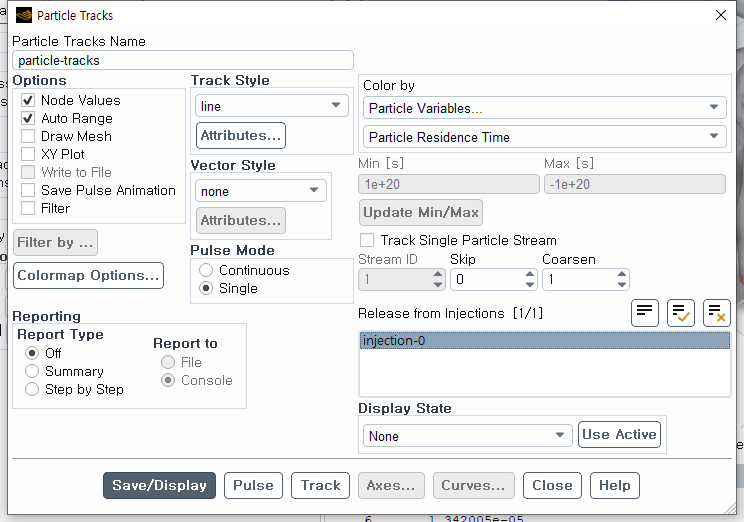

위와 같은 창이 뜨는데
Options에서 Draw Mesh 선택하여 Mesh Display하고
Release from Surfaces 에서 inlet 선택.
Save/Display하면 pathline이 출력된다.
Save/Display 옆 Pulse 버튼을 누르면 입자의 거동을 애니메이션으로 확인할 수 있다.
