[CFD] Ansys Fluent : Particle Tracking 시각화, 애니메이션

#Ansys

#Ansys Fluent





입자의 움직임을 확인할 수 있는 Particle Tracking 기능이다.



1. Particle Tracking









순서

(i) Injection

(ii) Initialize

(iii) Particle Tracking

​

​





(i) injection

: 입자를 쏘아줄 평면을 설정하거나 지점을 설정해주는 과정. initial velocity 설정도 가능.

​

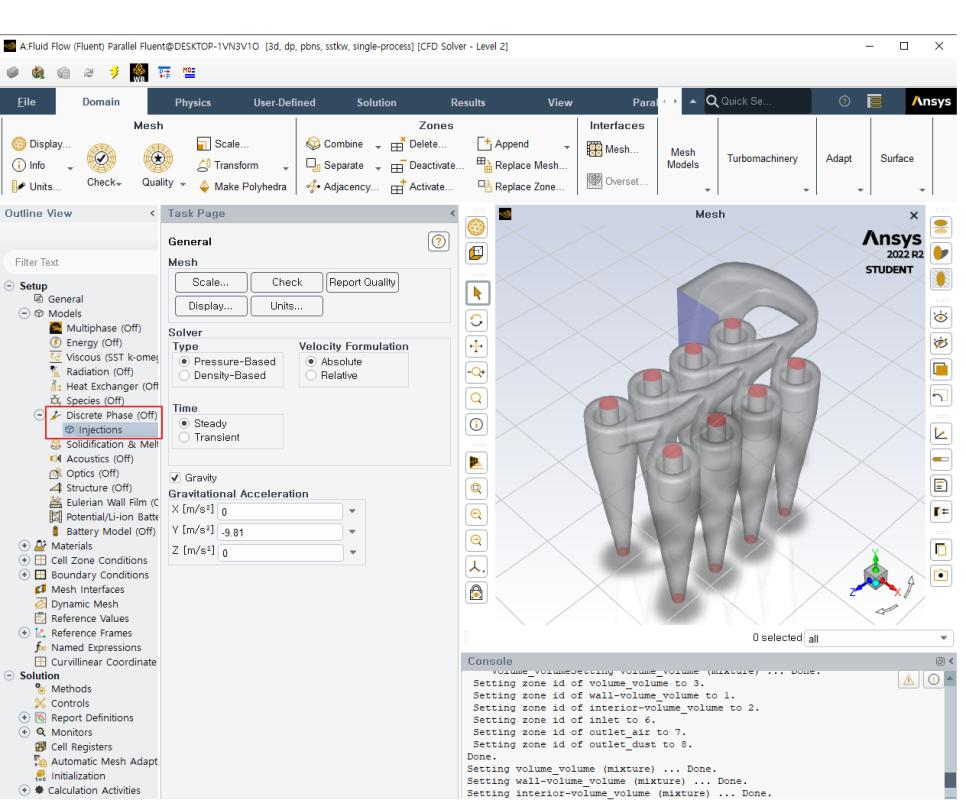

Setup - Models - Discrete Phase - Injections 더블 클릭

​

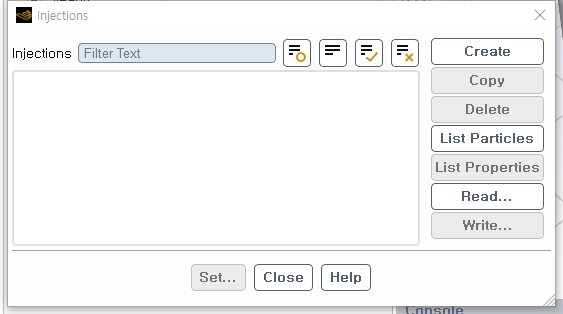

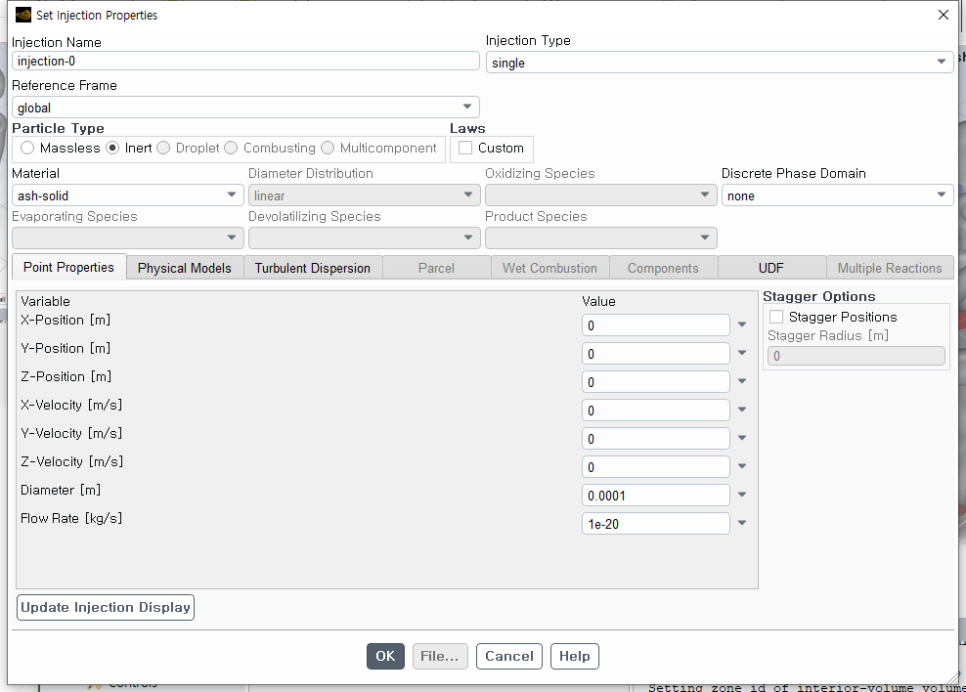

아래 창이 뜨는데 Create 해서 설정해주면 된다.

​



​

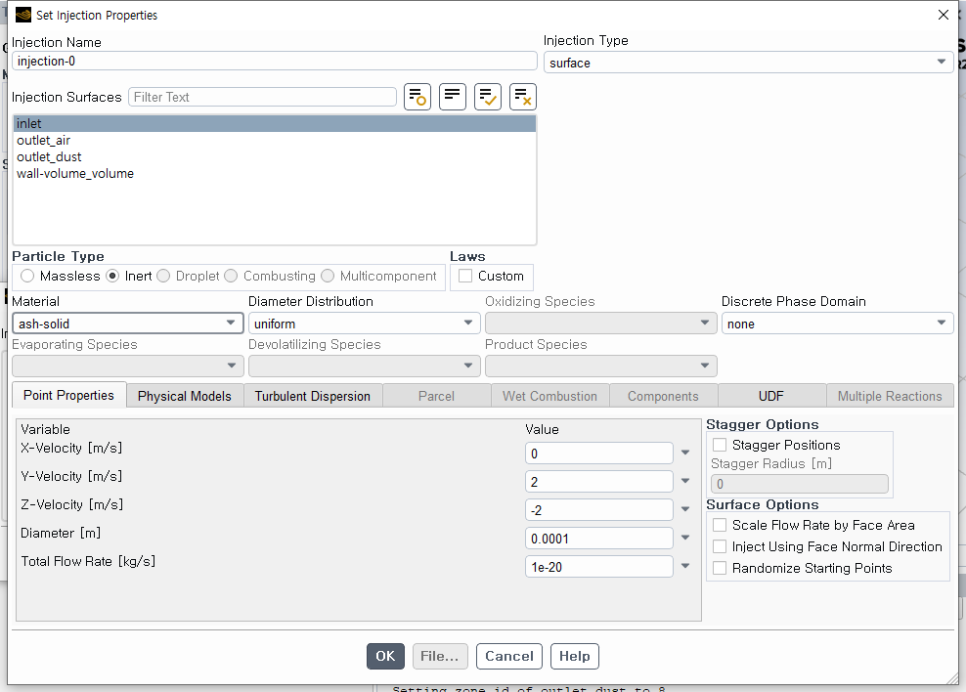

Injeciton Type : surface(inlet) 와 적당한 속도를 주었다.

​

​



​

(ii) initialize

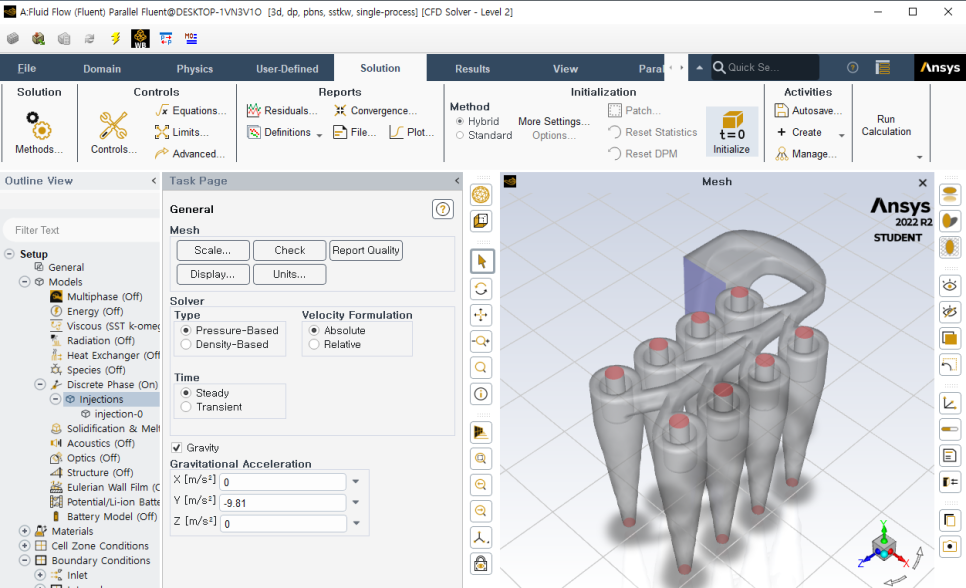

: 다른 초기설정들을 모두 마친 후 (중력은 General에서 Gravity 체크박스, air flow를 위해서는 boundary conitions - inlet 에서 velocity를 주면 된다)

​

그 후 initialize 클릭하여 실행.

​

​





(iii) Particle Tracking

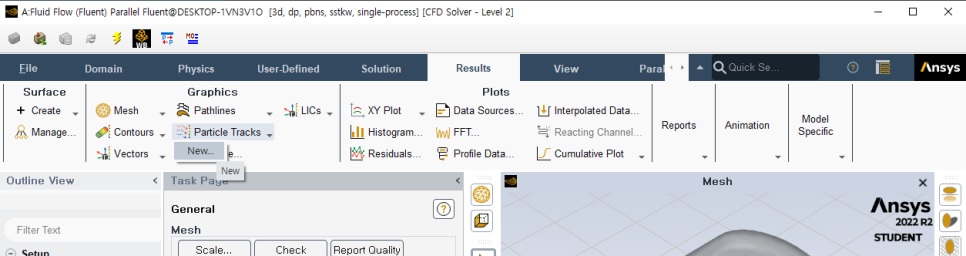

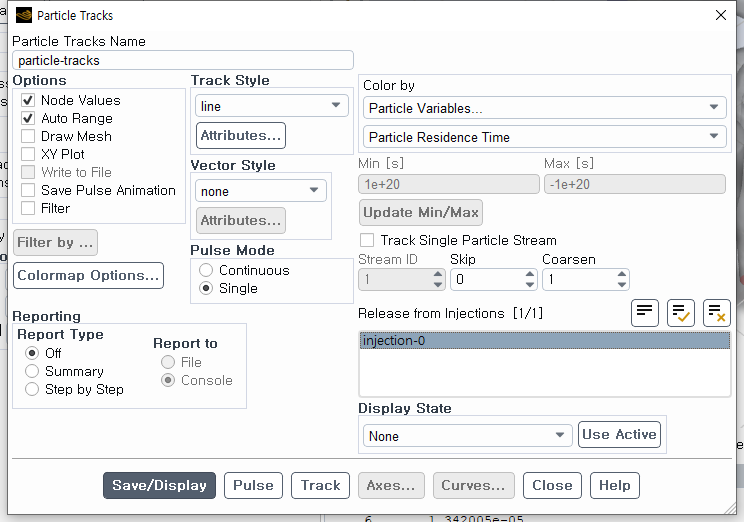

: Results 탭에서 Graphics - Particle Tracks - New 클릭 후 설정.

​

​

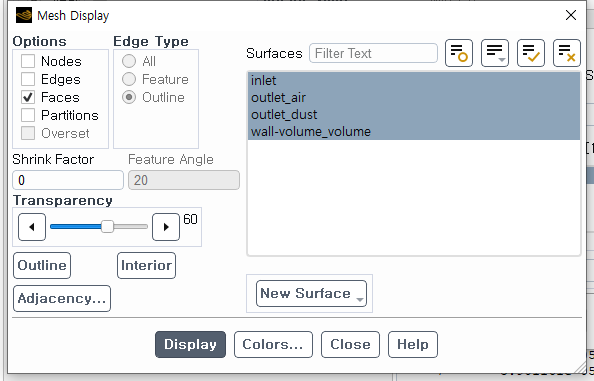

이때 앞서 설정한 injection을 선택해주고 좌상단 Options에서 Draw Mesh를 선택해줘야만 형상 윤곽이 보인다.



적당한 투명도를 주어 내부 입자 유동이 보이도록 한다.

​



반응형

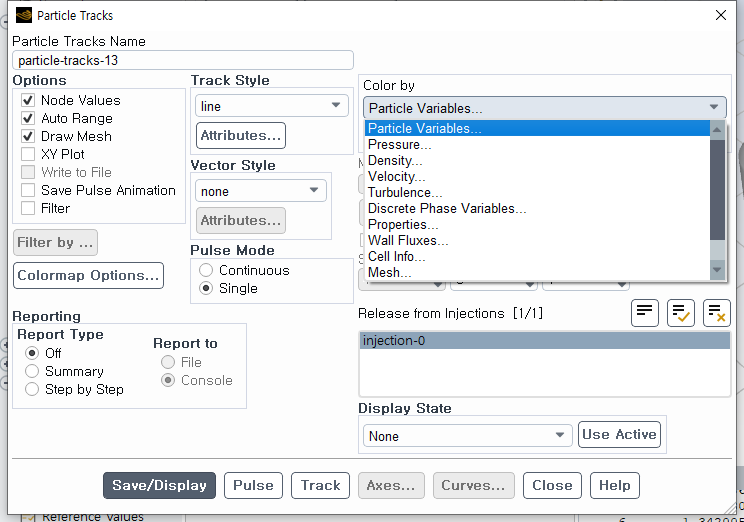

Color by 에서 결과 화면에서 기준이 되는 parameter를 설정할 수 있다.

​

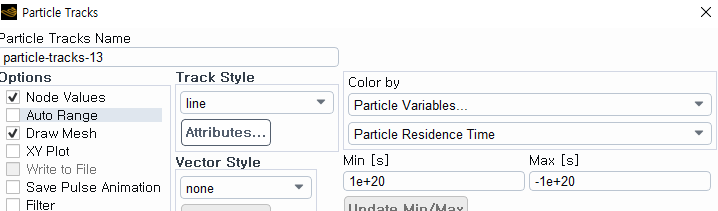

Options에서 Auto Range 설정을 끄면 위 parameter에 대해 임의의 값을 설정할 수 있다.

​

Save Pulse Animation은 굉장히 오랜 시간이 걸리고 용량을 많이 차지하기 때문에 주의.

​

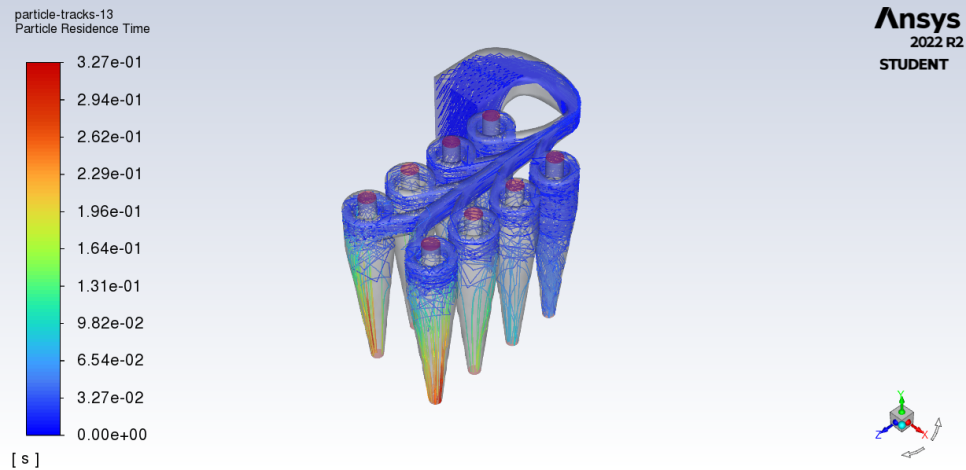

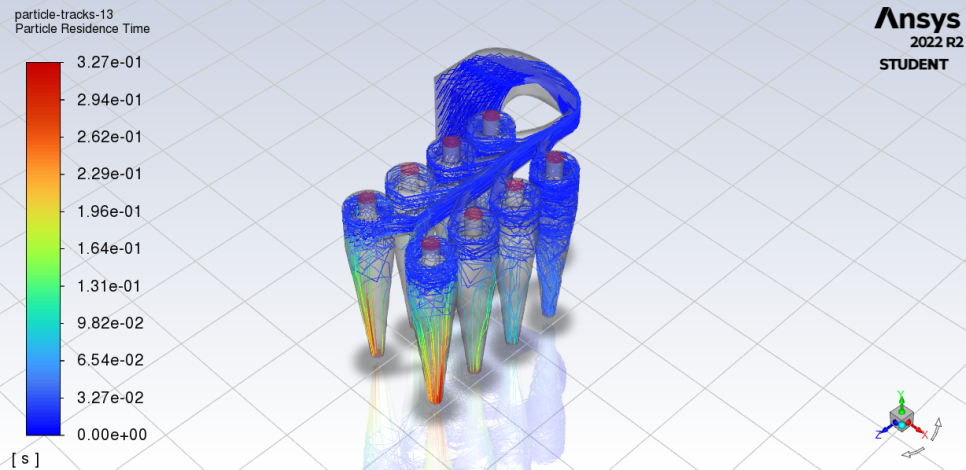

이후 Save/Display를 누르면 Particle Tracking이 완료된다.

​

​

​

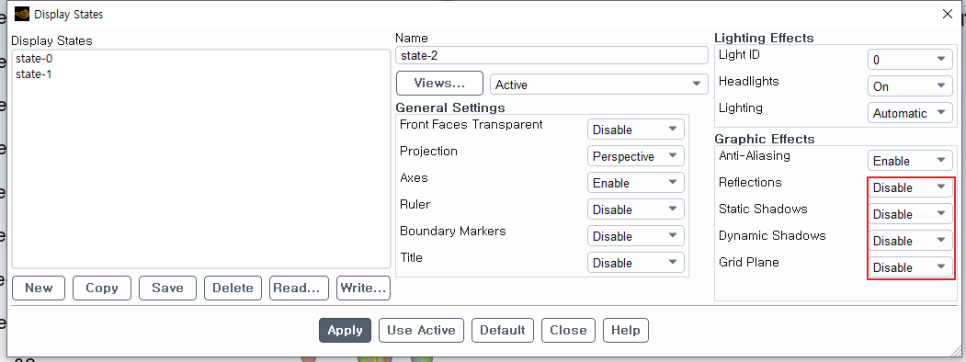

만약 배경화면을 깔끔하게 설정하고 싶다면 상단 View 탭 - Display - Display States 에서 Reflections, Shadow 설정과 Grid Plane 설정을 Disable로 선택하면 된다.

​

​
